PLITONIT В усиленный

• всех типов и размеров настенной и напольной керамической плитки внутри и снаружи помещений
• керамогранитной плитки на пол до 600х900 мм. внутри помещений

• керамогранитной плитки на пол до 600х600 мм. снаружи помещений
• керамогранитной плитки до 600х600 мм на стены
• клинкерной плитки внутри помещений

на поверхности из бетона, железобетона, ячеистого бетона, кирпича, цементных, известково-цементных и гипсовых штукатурок, а также гипсокартонных, пазогребневых и гипсолитовых плит внутри и снаружи помещений. Может применяться для облицовки полов с подогревом, в том числе при условии монтажа нагревательного элемента в слой клея, и крытых бассейнов объемом не более 50 м3. Армирующие волокна в составе придают прочность и эластичность клею, а также улучшают его фиксирующую способность.

Фасовка — 25 кг, 5 кг.

Условия проведения работ

При проведении работ и в течение последующих 3 суток, температура воздуха, основания и плитки должна быть в пределах от +5 ºС до +30 ºС. Температура растворной смеси в процессе проведения работ должна быть от +10ºС до +30ºС. Поверхность при производстве наружных работ необходимо защитить от атмосферных осадков.

Подготовка основы

Основание под облицовку должно быть прочным, очищенным от грязи, пыли, масел, жиров, всех видов красок и клеев, а также отслаивающихся элементов. Гипсовые основания и поверхности с высоким водопоглощением перед началом облицовочных работ необходимо обработать грунтовкой ПЛИТОНИТ Грунт в соответствии с инструкцией производителя. Дальнейшие работы выполняются после полного высыхания грунтовки

Приготовление растворной смеси

Для затворения сухой смеси необходимо использовать воду из питьевого водоснабжения. Соотношение при смешивании: на 1 кг сухой клеевой смеси требуется 0,19-0,27 л воды (4,75-6,75 л на 25 кг). Сухую смесь засыпать в заранее отмеренное количество воды комнатной температуры и перемешать в течение 2-3 минут с помощью электромиксера или электродрели с насадкой, с частотой вращения не более 600 об/мин, до получения однородной консистенции. Дать растворной смеси отстояться 5 минут и повторно перемешать. При повторном перемешивании разрешается добавление воды до максимального значения вышеуказанного соотношения. Время использования готовой растворной смеси – не более 4 часов (сквозняки и высокая температура уменьшают это время).

Порядок работы

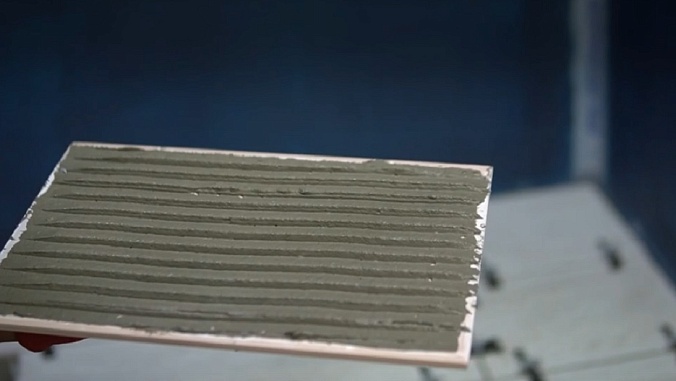

Готовую растворную смесь равномерно нанести на основание с помощью гладкого шпателя и придать гребенчатую структуру зубчатым (размер зубцов шпателя зависит от размера и типа плитки). Растворную смесь следует нанести на такую площадь, которую можно облицевать плиткой в течение 20 минут (открытое время работы). В случае если на поверхности нанесенного клея образовалась подсохшая корка (при касании клей не остается на пальце), растворную смесь необходимо снять с поверхности и заменить новой. Плитку уложить на клеевую растворную смесь и небольшими поворотными движениями вдавить в нее. Положение плитки может быть скорректировано в течение последующих 20 минут. Сквозняки, высокая температура, а также сильная впитываемость поверхности снижают открытое время работы и время корректировки. Плитка укладывается с открытыми швами с выравниванием соответствующими приспособлениями. При облицовке плиток с высотой рельефа тыльной стороны более 2 мм или размером более 30х30 см (если производится укладка крупноформатного керамогранита), во избежание пустот под плиткой и для увеличения прочности сцепления, необходимо наносить клей комбинированным способом (как на основание, так и на тыльную сторону плитки). На основание клей наносится, как описано выше. На тыльную сторону плитки, клей сначала наносится зубчатым шпателем, а потом гладким шпателем равномерно разравнивается по всей площади плитки. Расход материала при комбинированном способе увеличивается на 1,3 кг/м² при толщине слоя 1 мм.

Внимание

Хождение по облицованному полу и затирка швов допускается не ранее, чем через 24 часа. Включение полов с подогревом, проведения дальнейших работ по облицовонному ГКЛВ (влагостойкий гипсокартон) возможно, не ранее чем через 3 суток после укладки плитки.
Указанные временные характеристики действительны при температуре окружающей среды (20±2)°С, относительной влажности воздуха (60±10)% и при других температурно-влажностных условиях могут изменяться. При производстве работ следует руководствоваться инструкциями по ведению общестроительных работ и технике безопасности в строительстве. Перед началом укладки плитку не замачивать, тыльную сторону плитки очистить от пыли и загрязнений. В процессе производства работ следует периодически перемешивать растворную смесь. Возможно изменение цвета смеси от партии к партии, в зависимости от места выпуска и т.д. Цвет смеси не влияет на соответствие заявленным техническим характеристикам продукта.

Условия транспортирования и хранения

Смесь транспортировать в крытых транспортных средствах в соответствии с правилами перевозки грузов. Мешки с сухой смесью хранить в крытых сухих помещениях в условиях, обеспечивающих сохранность упаковки и предохранение от увлажнения. Срок хранения в таре изготовителя – 12 месяцев со дня изготовления при соблюдении условий транспортирования и хранения.

Состав:

Портландцемент, кварцевый песок, функциональные добавки, армирующие волокна.

Меры предосторожности

Смесь относится к 4 классу опасности (вещества малоопасные) по ГОСТ 12.1.007. При выполнении работ использовать перчатки, защитные очки, средства защиты органов дыхания. Избегать попадания смеси на кожу и в глаза. При попадании в глаза немедленно промыть их большим количеством воды. БЕРЕЧЬ ОТ ДЕТЕЙ!

Гарантия изготовителя

Изготовитель гарантирует соответствие смеси требованиям ГОСТ Р 56387, класс С1 Т и ТУ 23.64.10-264-51552155-2018 при соблюдении потребителем условий транспортирования, хранения и указаний настоящей инструкции. Изготовитель не несет ответственности при несоблюдении технологии работ с материалом, а также за его применение в целях и условиях, не предусмотренных данной инструкцией. Отклонение от массы нетто в соответствии с ГОСТ 8.579-2002. Продукция  разрешена к использованию во всех видах гражданского строительства (Аэфф<370 Бк/кг, по НРБ-99/2009 СанПиН 2.6.1.2523–09).
